Будет отличаться от твоего как день от ночи! Одинакого хорошо будет варить во всём диапазоне, любым электродом от 1.25 до 4 мм, с Е сердечником такого нибудет никогда, либо варит двойкой, либо четвёрокй и варит очень плохо в сравнении чем с РМ 62 в дросселе, трудно объяснить все плюсы, надо сделать и тогда всё будет понятно. И с настройкой вообще возиться не надо, настраивается за 1 минуту в лабораторный условиях, без нагрузки и амперметра, причем РТ/ТКЗ=180/200А получается, потому и варит в разы лучше.

Добрый день.Хочу спросить.Кто нибудь пробовал мотать первичку силового транса голым проводом.(зазоры соблюдены) с последующей заливкой эпоксидкой?!!!

Не понятно, если зазоры соблюдены (какие, чем?), то что Вас смущает?
Ваш вопрос порождает вопросы, как на него ответить?
Если всё сделано добротно и залито эпоксидкой - всё будет нормуль .
Несколько лет назад у меня были сложности с доставанием эмаль-провода. Выпросил у электриков ВВГ 2,5 мм.кв., снял изоляцию и этим проводом мотал первичку СТ и выходные дросселя (фазник). Зазор между витками формировал с помощью старых пластиковых карт (~1мм), межслойная - полиамидная лента, всё послойно промазывалось эпоксидкой и сушилось, вращаясь на шуруповёрте. Гемор ещё тот , уйма времени и сил, лучше найдите нормальный эмаль-провод.
Краткий ответ на Ваш вопрос: пробовал - работает!

Вообще я хотел 4мм2,но поскольку впихнуть с изоляцией тяжко вот и..... но прочитанное более чем удовлетворило.Благодарю.

Учтите, что я мотал 2,5 мм.кв. в 3 жилы первичку. Это чтоб не думали, что в одну...

Собственно автор заявил провод на первичку сечением 2.25мм,что соответствует 4мм2

Сами то поняли, что написали? Может диаметр - тогда да.
Ну и моё имхо - 4мм.кв. на первичку маловато...

Ну может немного коряво выразился....хотя вас тоже не понял. первичка 2.5 втрое????

Привет всем. У меня есть R63 / 38/25 pc40, купленный в aliexpress, и 2e55 tdk, которые я нашел в старом блоке питания. Обратите внимание, что это число витков в каждом трансформаторе. Извините за необходимость правописание, я говорю по-французски. спасибо

Нужно сделать ЧИМ регулирование. Вопрос вот в чем, для уменьшения тока, нужно поднимать частоту выше резонанса, а не опускать. Чем это грозит?

ничем. 100 раз так делал.

Ок. Спасибо!))

Добрый день, коллега. Я мотал первичку голым проводом в своем первом резонанснике

Здраствуйте, делаю генератор по скифской схеме, импулсьi нормальньiе или нет- кольцо ферритовое ф25/15/10 на кашке к2004 , обмоток 37.
Спасибо.
http://imgfz.com/i/vDzMui6.jpeg
http://imgfz.com/i/ACelKSv.jpeg
http://imgfz.com/i/gICGfQN.jpeg
http://imgfz.com/i/DSz5vyo.jpeg

Нормальные сигналы, интереснее было бы уже на затворах посмотреть.

Здравствуйте, можно ли сигнальный трансформатор (ферритовое кольцо) намотать эмалированным проводником вместо тефлоновой изоляции.

Все эмаль-проводом и мотают.

Нет ли опасности прорыва лаковой изоляции?

Опасность есть, если не соблюдать технологию изготовления такого трансформатора. Много раз уже описывалось.
Как пример. Острые кромки кольца затупить наждачкой, кольцо обернуть перед намоткой майларовой лентой. На выводы каждой обмотки одевать изоляционные (фторопластовые) трубки. Изоляция между обмотками - три слоя майларовой ленты. Это только один из вариантов. Можно использовать другие материалы и технологии, пропитывать готовый трансформатор электроизоляционным лаком и т.д.
Технологии описаны в литературе.
Если есть опасность повреждения лаковой изоляции при намотке (старый эмальпровод, кривые руки, случайности...), то межвитковое замыкание обмотки в готовом трансформаторе легко определяется измерением индуктивности обмоток.

ТГР мотаю так. Если колечко не в эпоксидной изоляции, то готовим как сказано выше, только пользую стеклотканевую изоленту специальную. Далее беру две одножилки из компьютерного сетевого провода 2000 вольт пробоя, разного цвета и один эмальпровод. Свиваю плотно и мотаю на кольцо укладывая виток к витку в один слой. Самая правильная намотка по многим причинам, кто укурсе. Никаких пропиток. Делаем питатели 400-3200 и более Ватт режима 24/7. Драйвера Мультика-Сурикова.

Добрый вечер, это лучшие сигналы, которые я смог получить. Транзисторы RJH60F7 с относительно большой входной емкостью. Время нарастания и спада импульса составляет около 350-400 нс.

А на затворах ИГБТ какие сигналы?


Намного проще использовать две микросхемы ИР2110, использовать голую ТЛ-ку и вообще ничего не мотать и сигналы в идеале и потребление дров на минимуме, в БП обычный самый дохлый трансформатор 220/20-22 Вольт+7815, стабилизация 140-250В, всё это дело тягает ИГБТ с приличной входной ёмкостью!

Eто сигналъ в затвоах транзисторов.

Я бы не стал ограничивать сигналы на затворах ниже 15 v, да и полки нормальные, можна смело уменьшать до 2 мкс, а то току много не получите. В этой топологии главное хорошо защитить вых. Диоды. У меня лично аппарат работает до сих пор на распиленых полубитых перемаркерах по три в плече150ebu04, сопрессоры 200v варисторы180v
И еще один ньюанс, если применяете импульсный блок питания для схемы управления , то делайте его как минимум на tny280 подобных, которые работоют на 132кГц и выше.
Ну а если желаете слушать как взрываются ваши деньги, никого не слушайте, купите ведро транзисторов с распайки и изучайте на слух и запах силовую электронику
Удачи!!!

Всем привет!
Кто нибудь может поделится схемами, описанием сварочного аппарата
Все ссылки битые

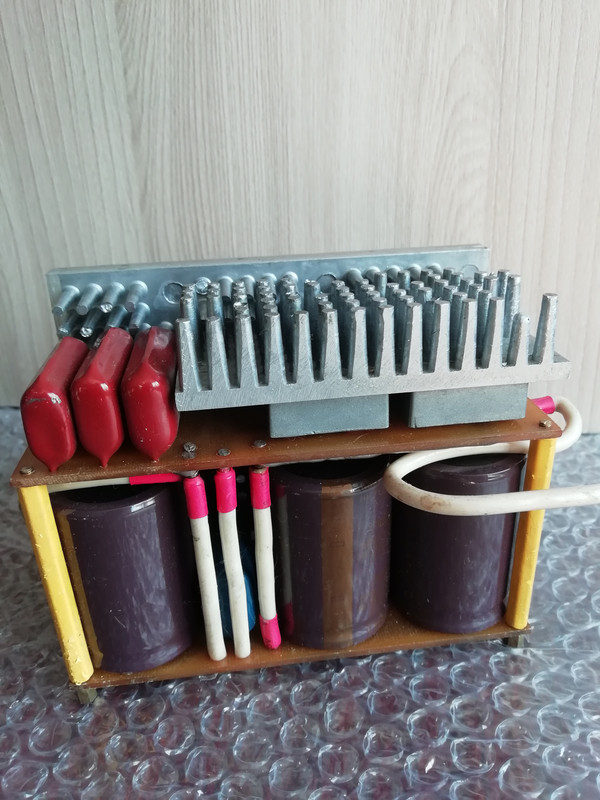

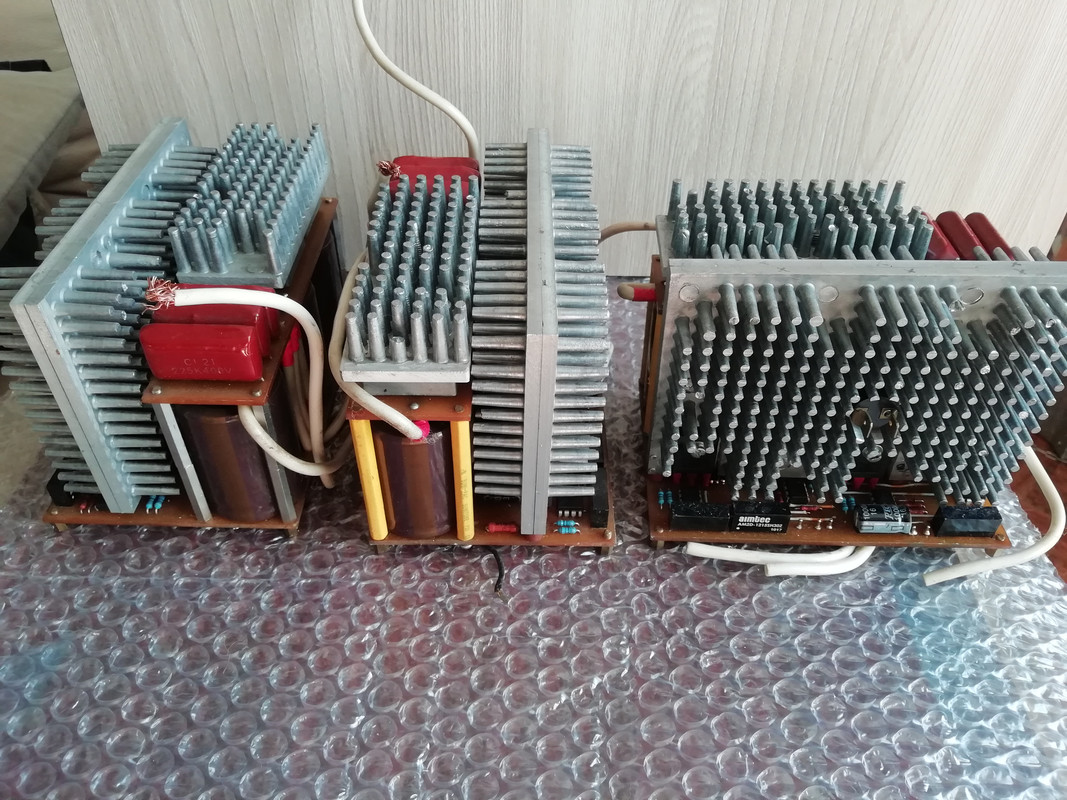

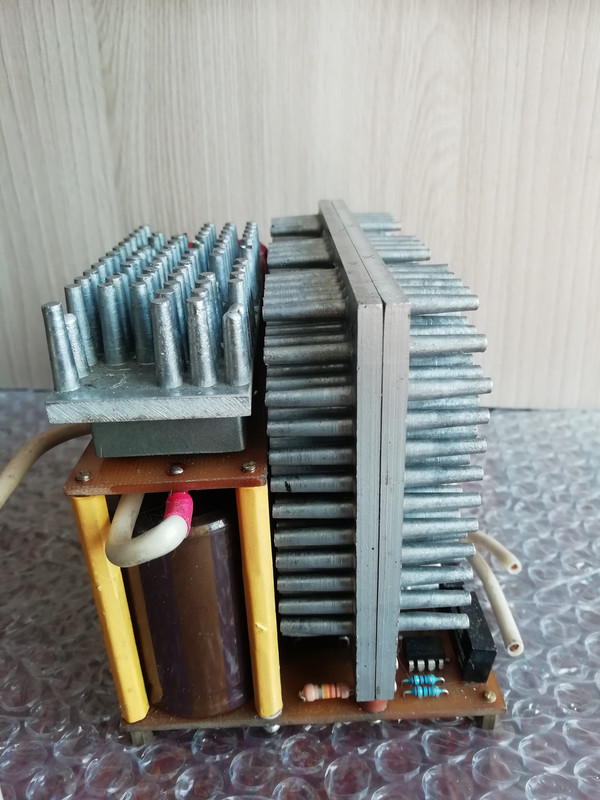

Здравствуйте. Разбирал старые запасы и обнаружил что есть в наличии несколько готовых конструкций для рез. сварочника. Есть несколько штук кубиков, если к нему добавить дроссель (есть в наличии феррит типаразмера PM, который самое оно для резонансника) плату управления, силовой трансформатор (есть один готовый на двух кольцах EPCOS, небольшой по габаритам, но 200А на ура тянет) диоды силовые (в наличии разные варианты включая модули), Бп на 12в (в наличии 12В 2А Mean Well), силовое реле зарядки силовых электролитов (в наличии) - получаем готовый сварочник.

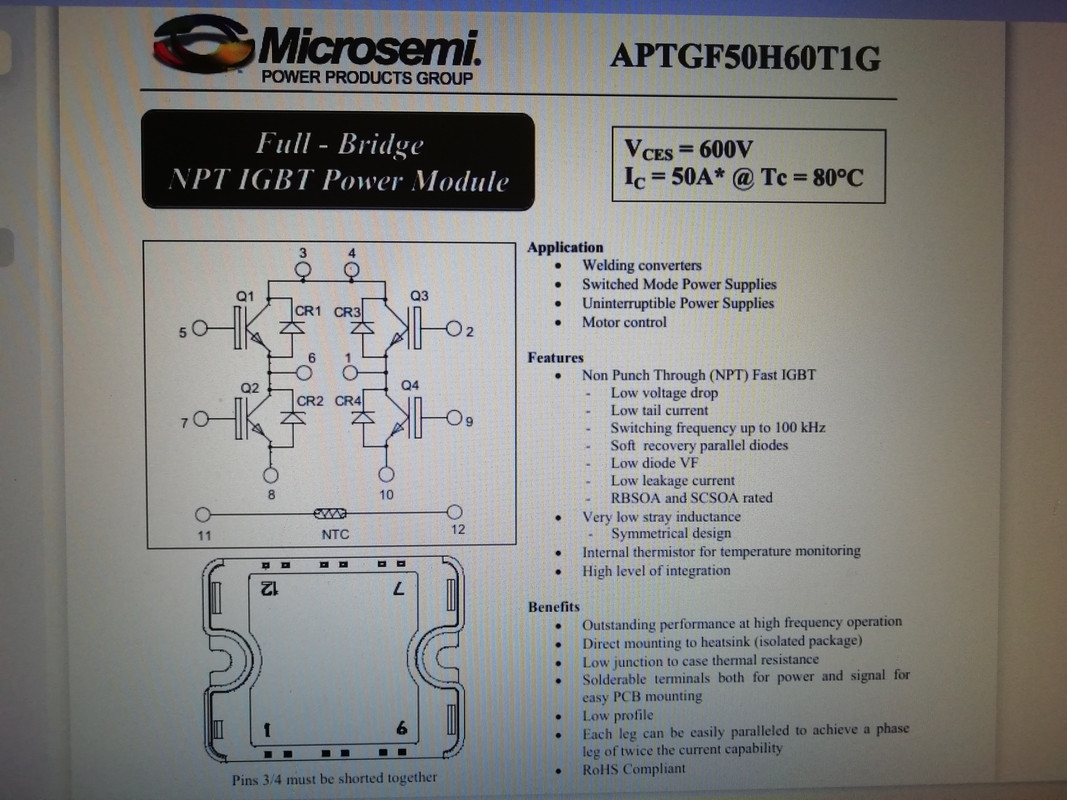

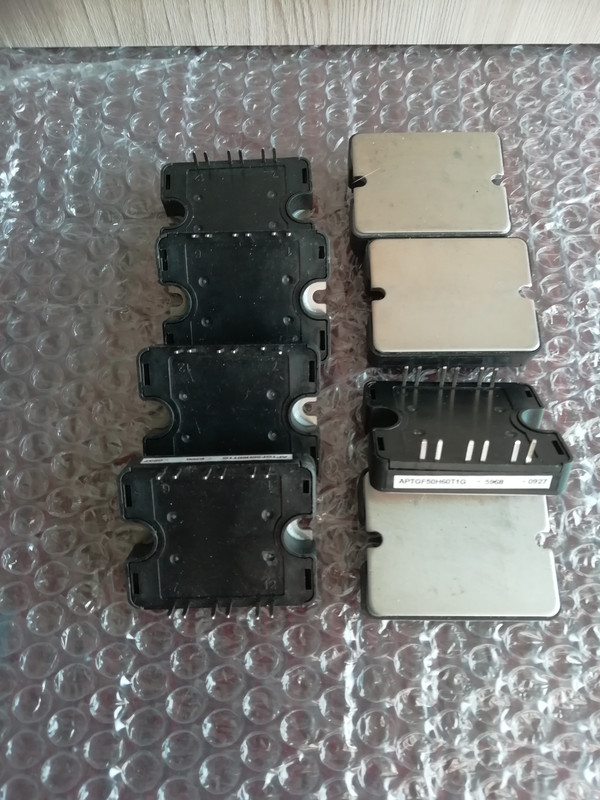

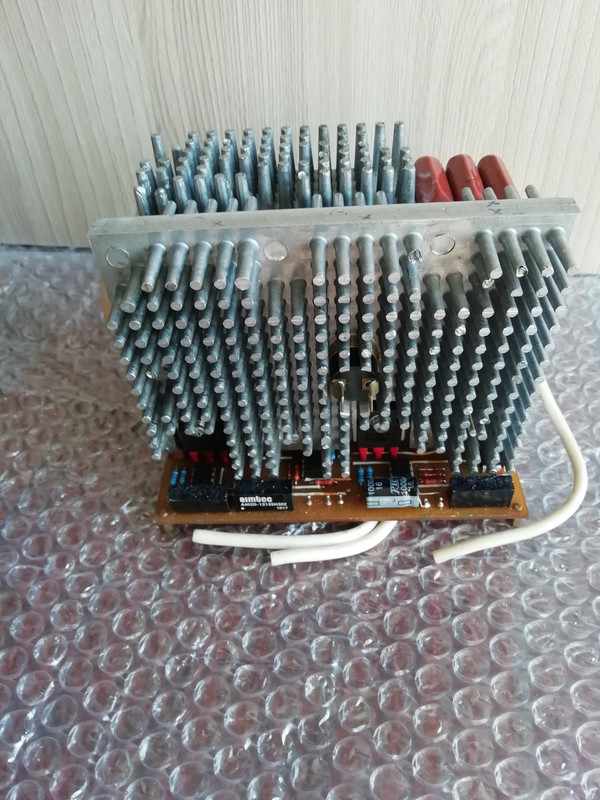

Есть готовый комплект силы на мостовом модуле с драйверами. 600 вольт 65А при 25 градусах и 50А при 65 градусах.


Блок питания такой
https://iimg.su/i/Qq4ha

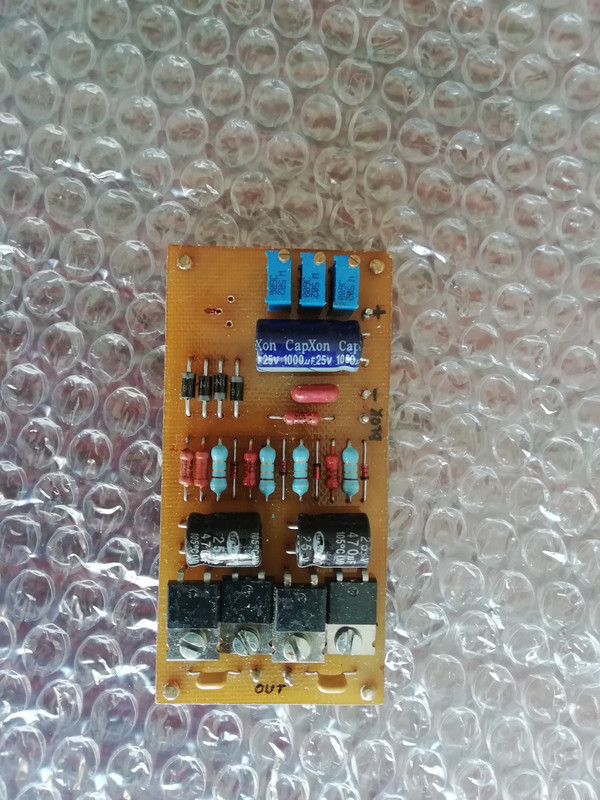

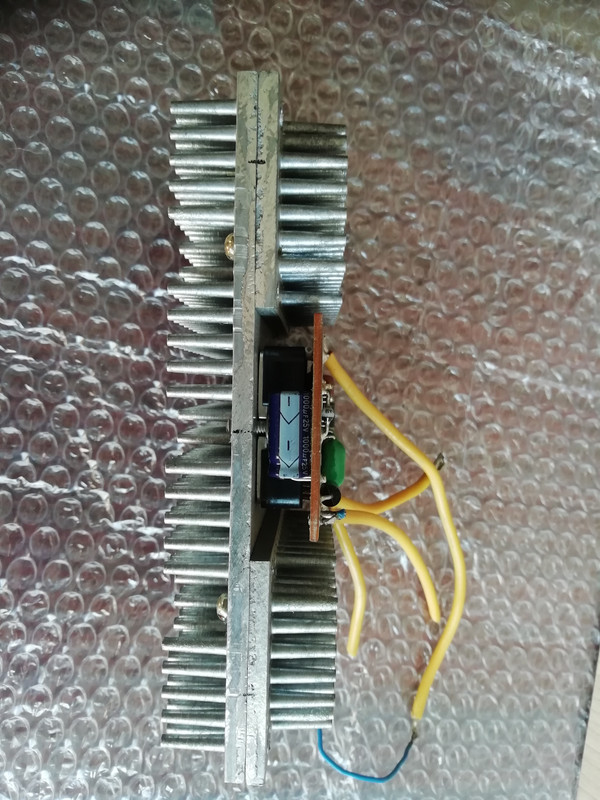

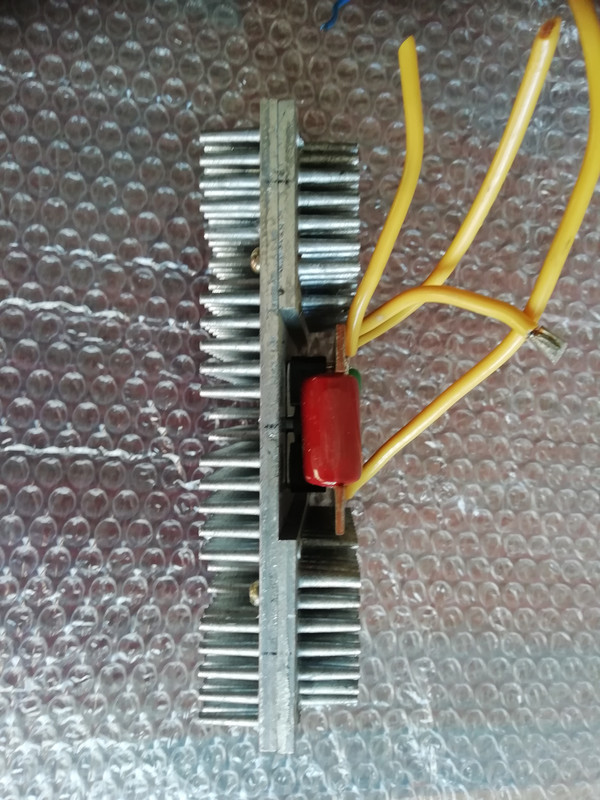

Комплект силы на мостовом модуле.

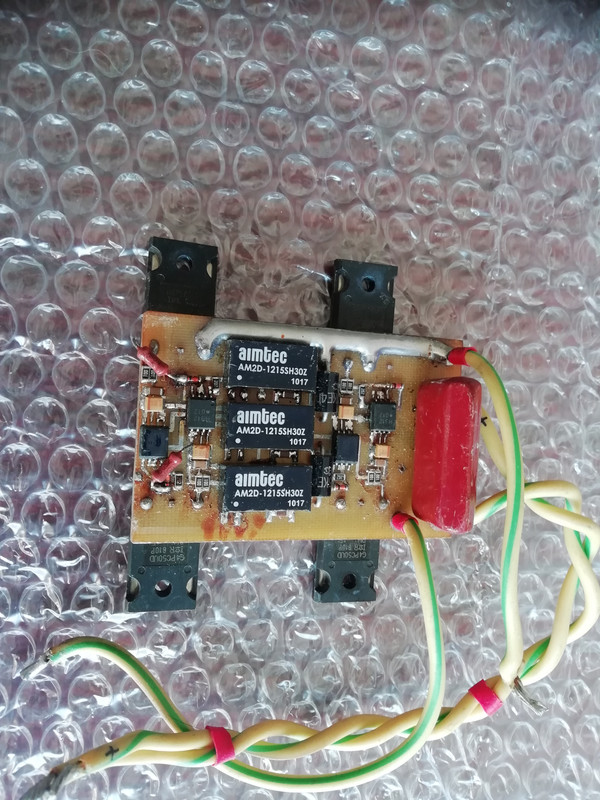

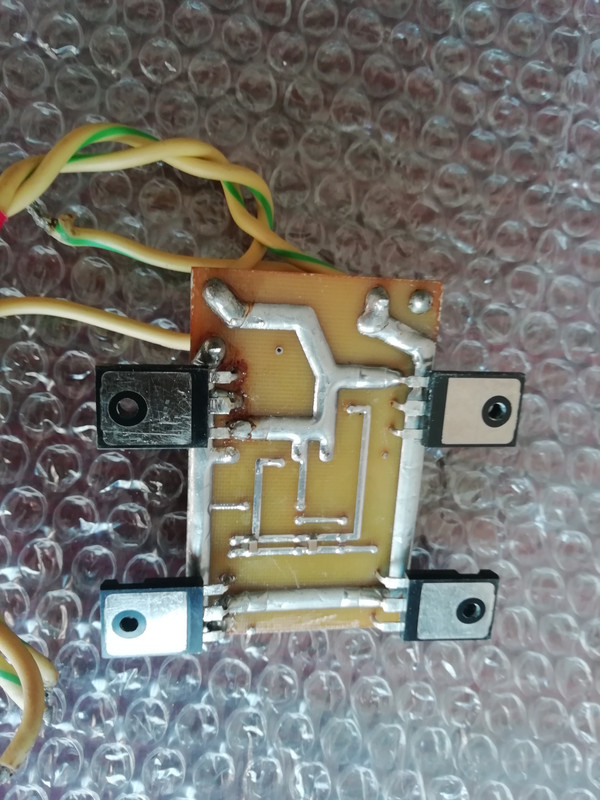

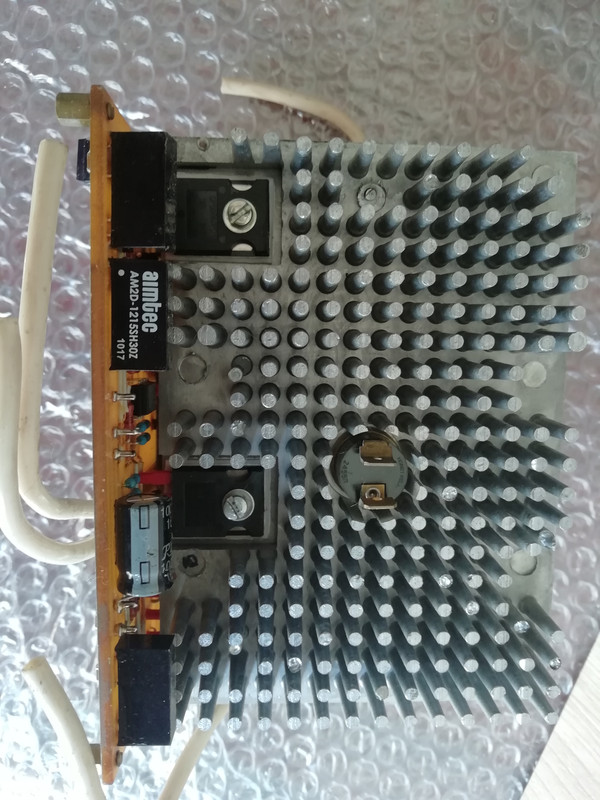

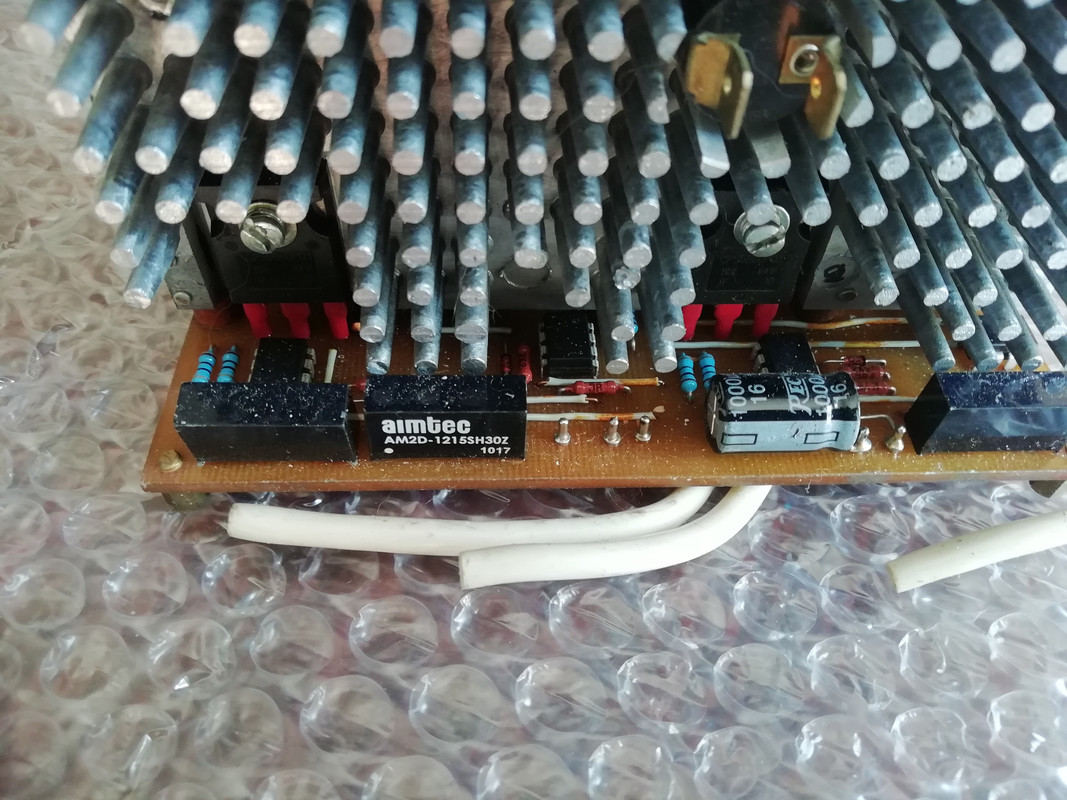

Есть такой вариант платы силовой мост на IRG4PC50UD, драйвера и гальванически развязаное питание на трех DC-DC модулях. Плата обрезанная, задумывалось на одной плате собрать все до кучи, но при испытании генератор на больших токах возбуждался, как оказалось не айс близкое расположение силы и генератора. Помница разделил плату и при удалении этих двух частей на пару сантиметров все заработало, но так и не пристроил в свое время этот вариант.

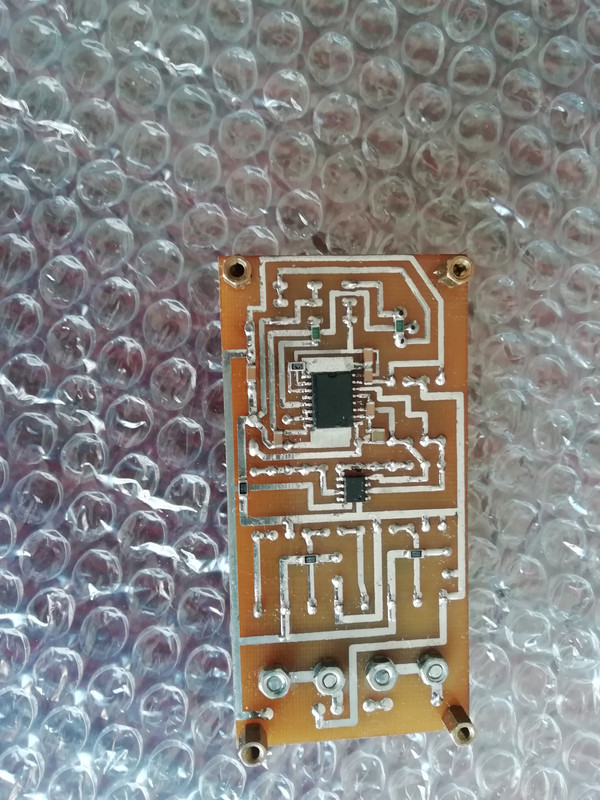

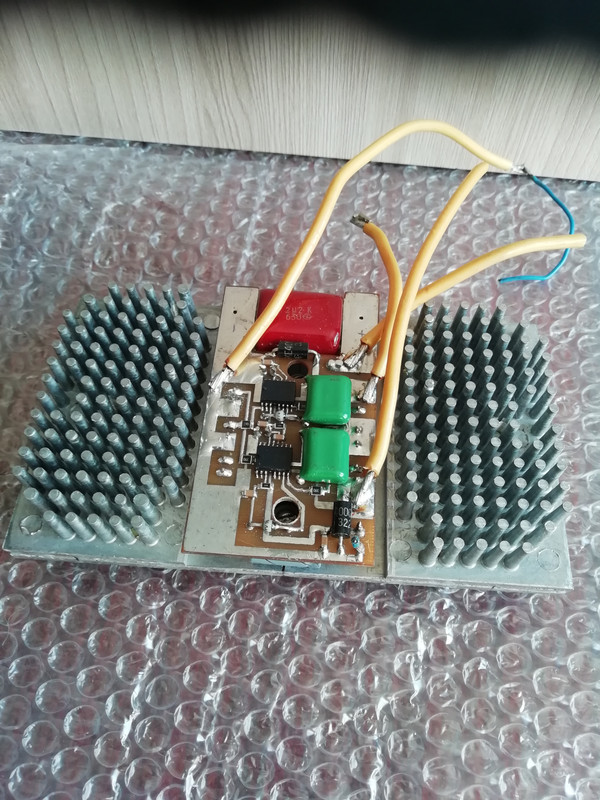

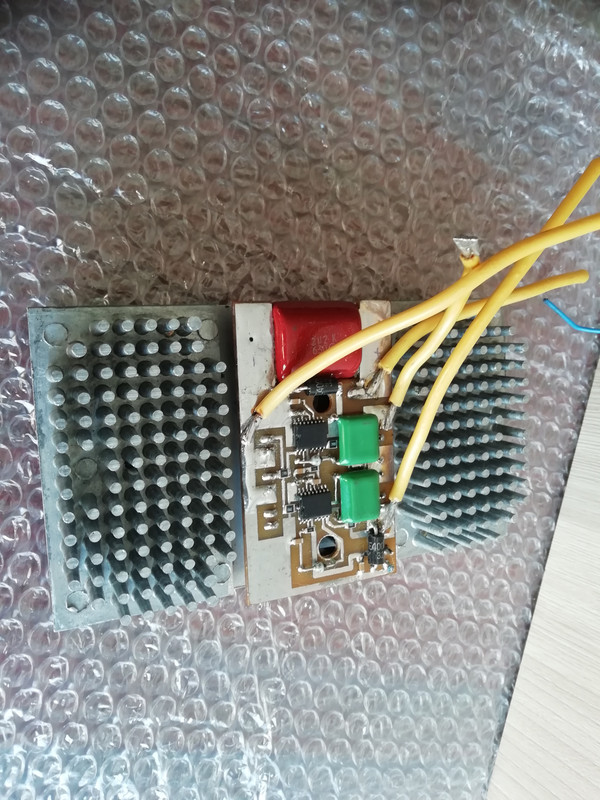

Еще есть готовая плата генератора с помехозащищенными цепями на выходе с драйвером и выходными полевиками под ТГР
резистор регулировки тока можно установить на плате или вынести на проводах.


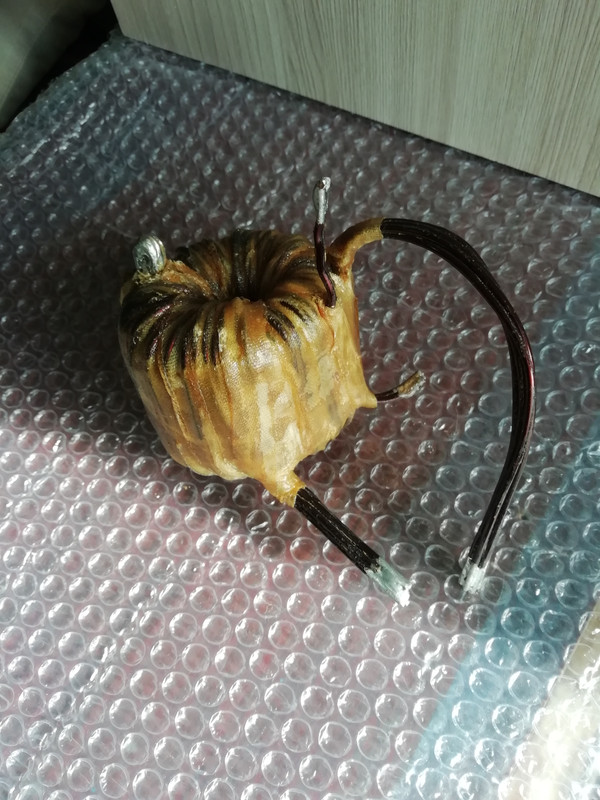

Есть готовый выходной трансформатор на двух кольцах EPCOS маленький но 200А просто на ура.


Все модули, трансформатор в свое время были испытаны при реальной работе на сварке во всех режимах.

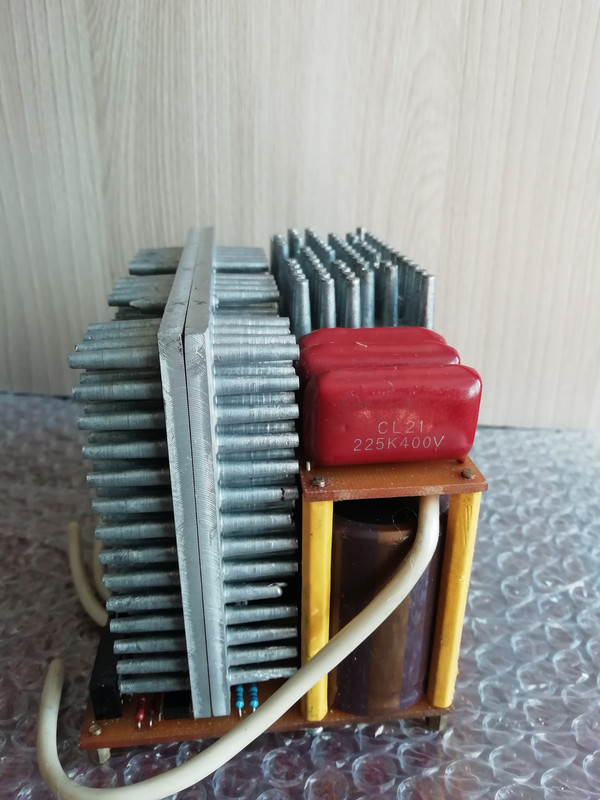

В наличии силовые конденсаторы EPCOS MKP-10 старые запасы (для рез. цепи и по силовому питанию), еще Немецкого производства. Феррит РМ для дросселя, силовые диоды, и много всего другого.
Кому стало интересно, пишите в личку.
Где то лежат готовые платы генератора, заинтересованному могу скомплектовать готовый вариант сварочника.
